Ako vizualizovať magnetické pole? Študent Fakulty elektrotechniky ČVUT v Prahe, Václav Zelený, v rámci svojej bakalárskej práce pod vedením Davida Novotného zostavil LED zobrazovač magnetického poľa. Pozrite sa, z čoho je zobrazovač zložený a ako funguje.
Cieľom Václava bolo navrhnúť a vyrobiť zobrazovač magnetického poľa, ktorý možno použiť ako zábavný nástroj na objavovanie a pokusy s magnetizmom, ale aj pre aplikácie a zariadenia pracujúce s permanentnými magnetmi. Celý postup popísal na webe Laboratória magnetizmu a senzorov Katedry merania FEL ČVUT Praha (MAGLAB).
Magnetické pole detekujú Hallove senzory
Václav použil na detekciu magnetického poľa Hallove senzory, ktoré poskladal do matíc – modulov. Hallove senzory vyhodnocujú vertikálny smer indukcie magnetického poľa s maximálnym rozsahom ± 75 mT. V každom module je 8 × 8 Hallových snímačov.
Hodnoty analógových výstupov Hallových snímačov sa cez snímače prúdu a prevodník ADC zobrazujú na programovateľných RGB LED s obnovovacou frekvenciou 60 Hz. Intenzita svitu LED sa automaticky upravuje podľa maximálnej nameranej indukcie magnetického poľa. Zber dát, riadenie prevádzky a prezentáciu pomocou LED zabezpečuje mikrokontrolér STM32.

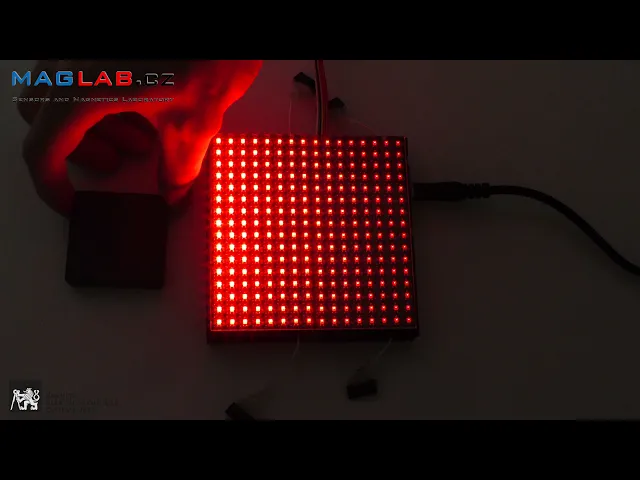

256 Hallových snímačov v 4 moduloch
Jednotlivé moduly sa dajú prepojiť. Výstupy dát zobrazovača je možné pre ďalšiu prácu prepojiť s počítačom cez sériovú linku. Na ukážke sú 4 spojené moduly, čiže ide o výstup z celkom 256 Hallových senzorov.
Pozrite si video, ako zobrazovač funguje:
